Opis remontu

Pompy próżniowej NASH 904r

  • Termin: 08.08.2019 – 15.10.2019
  • Rodzaj urządzenia: Pompa próżniowa
  • Miejsce eksploatacji: Stora Enso Poland S.A.
  • Producent: NASH

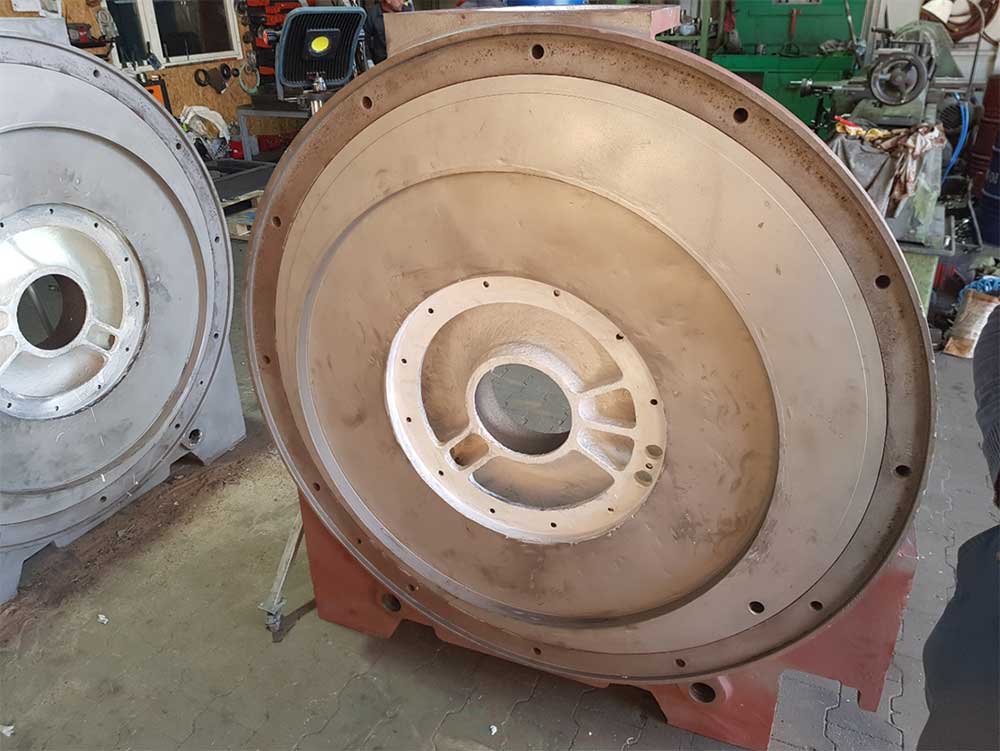

Zdjęcie przedstawia ściany boczne pompy próżniowej po śrutowaniu, odmalowaniu od zewnątrz farbą podkładową oraz wyłożeniem pierwszej warstwy kompozytu Belzona 1331 wewnątrz ścian bocznych.
Remont pompy NASH 904R Ściany boczne pompy próżniowej po śrutowaniu i nałożeniu pierwszej warstwy powłoki wewnątrz ścian.

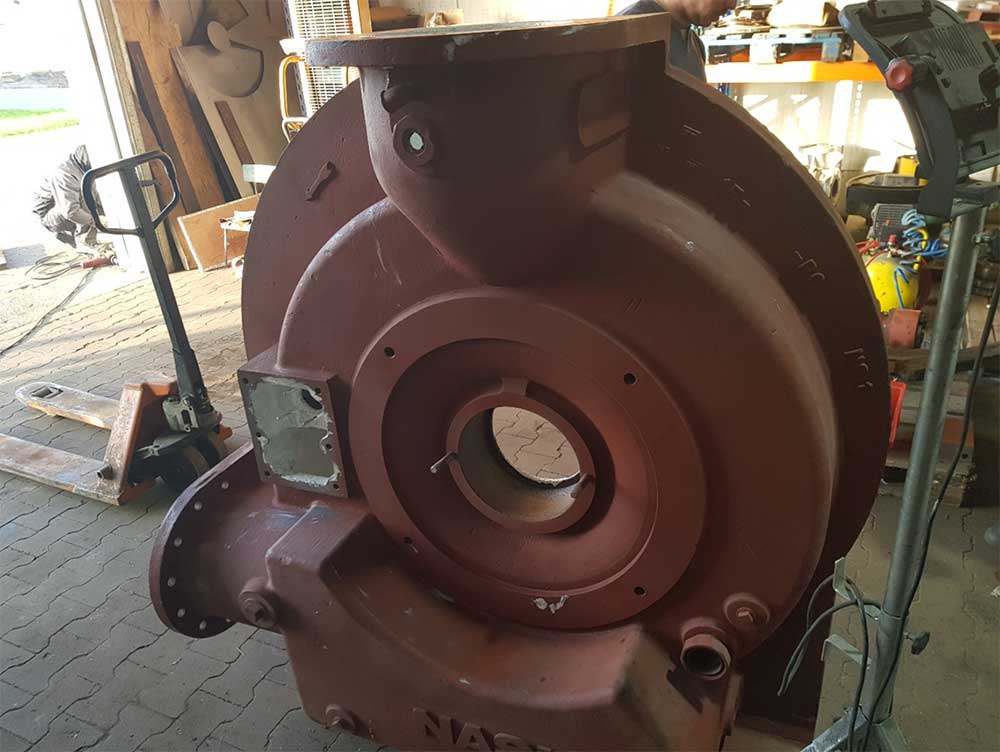

Ściana boczna pompy próżniowej
Ściana boczna pompy próżniowej pokryta farbą podkładową, zawór zwroty pokryty kompozytem Belzona 1331

Zdjęcie przedstawia zewnętrzną powierzchnię ściany bocznej pompy próżniowej po nałożeniu farby podkładowej. Ponad to, zawór zwrotny w ścianie bocznej pokryty został kompozytem Belzona 1331.

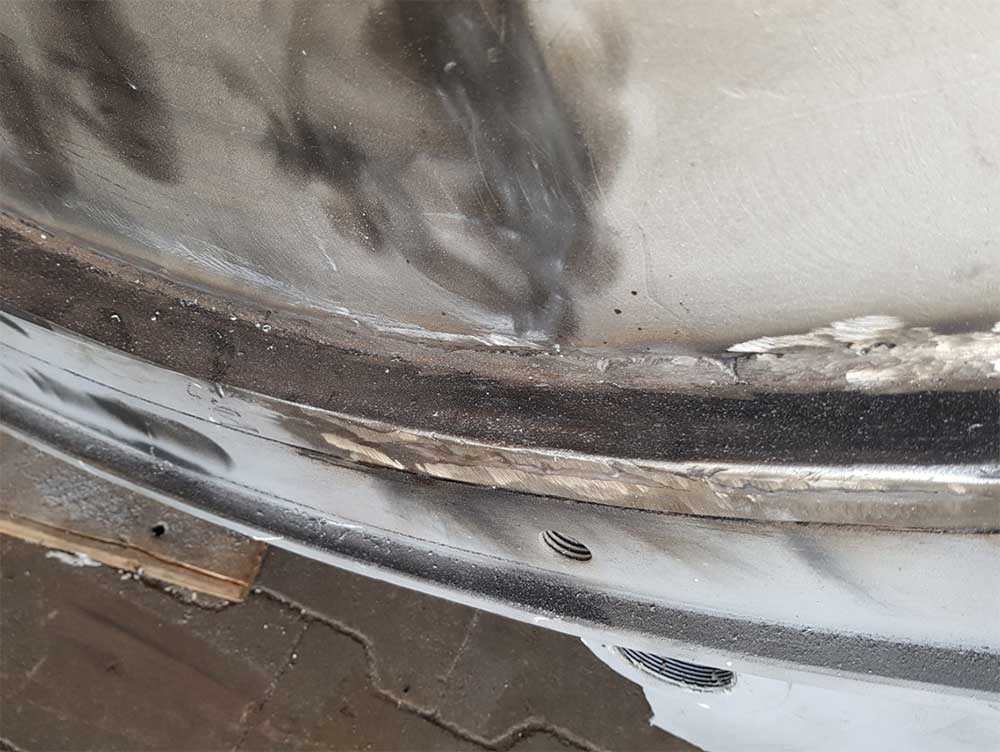

Po weryfikacji pompy okazało się, że na powierzchni ściany bocznej konieczne jest wykonanie napawania pęknięcia. Napawanie zostało następnie oszlifowane, przywracając ścianę boczną do stanu właściwego.

Napawanie wykonane na powierzchni jednej ze ścian bocznych pompy próżniowej
Napawanie wykonane na powierzchni jednej ze ścian bocznych pompy próżniowej

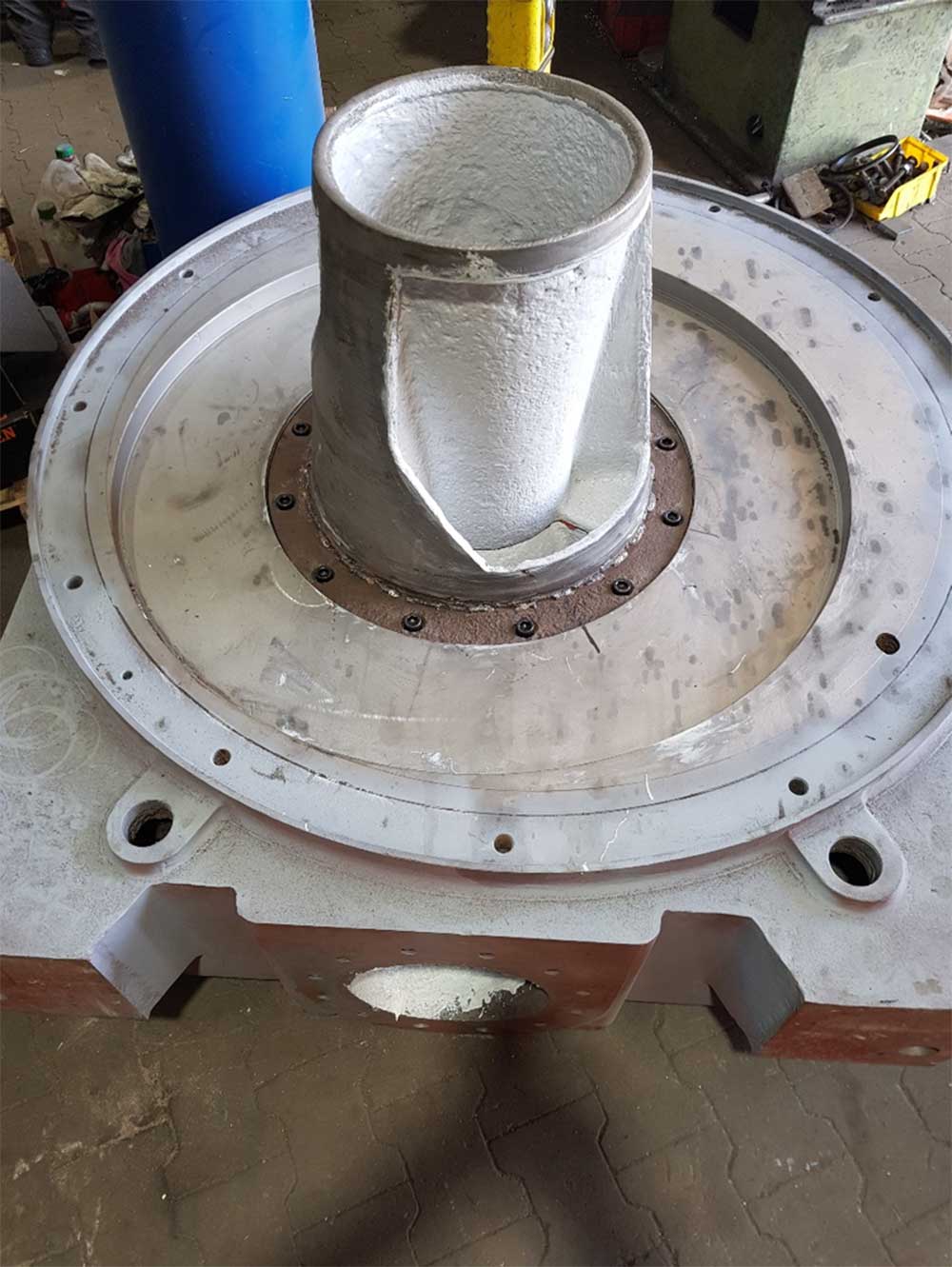

Stożek wewnętrzny
Stożek wewnętrzny przymocowany do ściany bocznej po nałożeniu pierwszej warstwy kompozytu Belzona 1331

Na zdjęciu widzimy Stożek wewnętrzny przymocowany do ściany bocznej po nałożeniu pierwszej warstwy kompozytu Belzona 1331 oraz wylot dolny pompy próżniowej w trakcie nakładania kompozytu Belzona 1331.

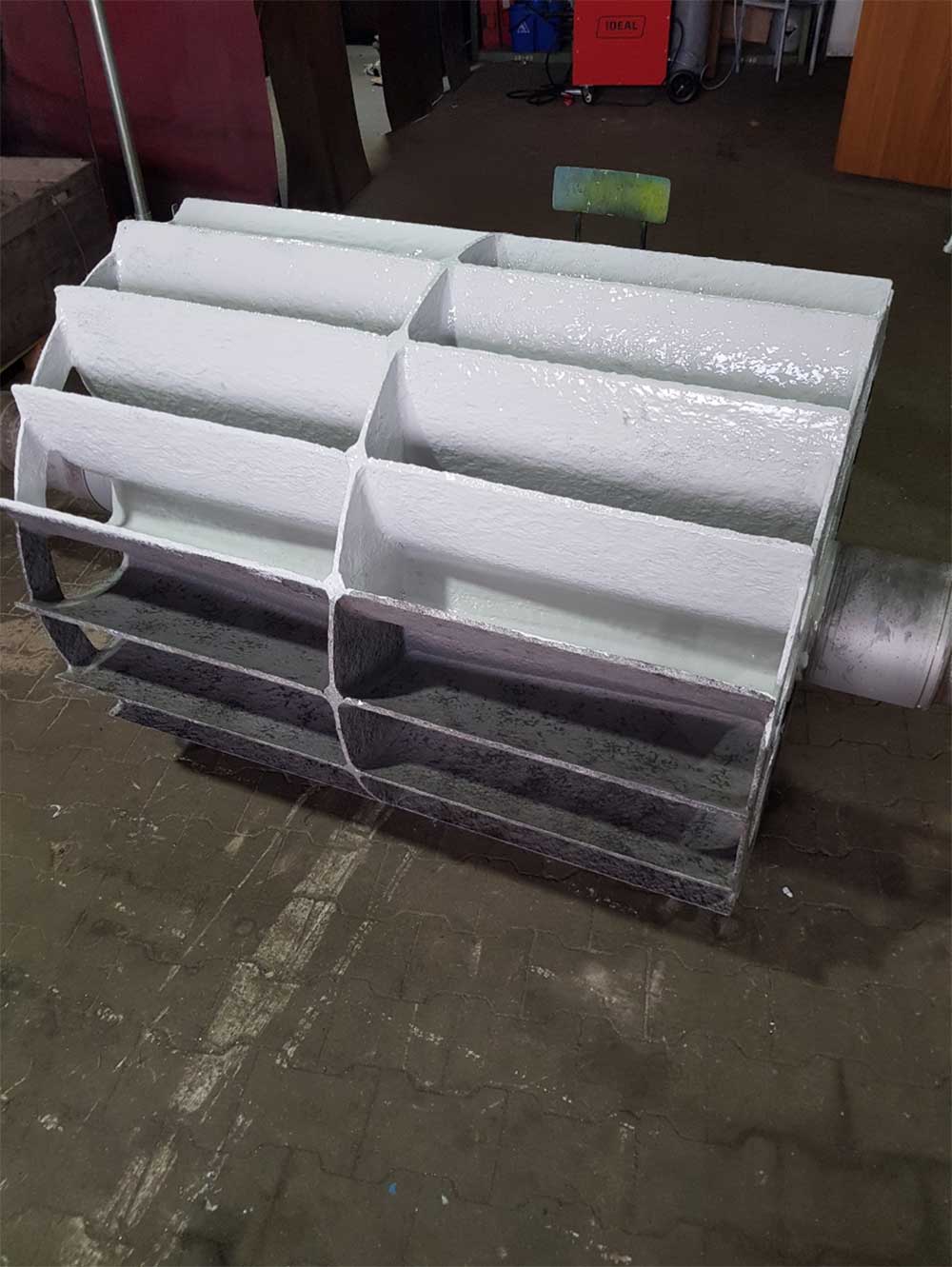

Wirnik w trakcie nakładania kompozytu Belzona 1331. Na zdjęciu widać również obsadzone nowe tuleje na wale wirnika, wykonane ze stali kwasoodpornej.

Wirnik pompy próżniowej
Wirnik pompy próżniowej w trakcie nakładania kompozytu Belzona 1331

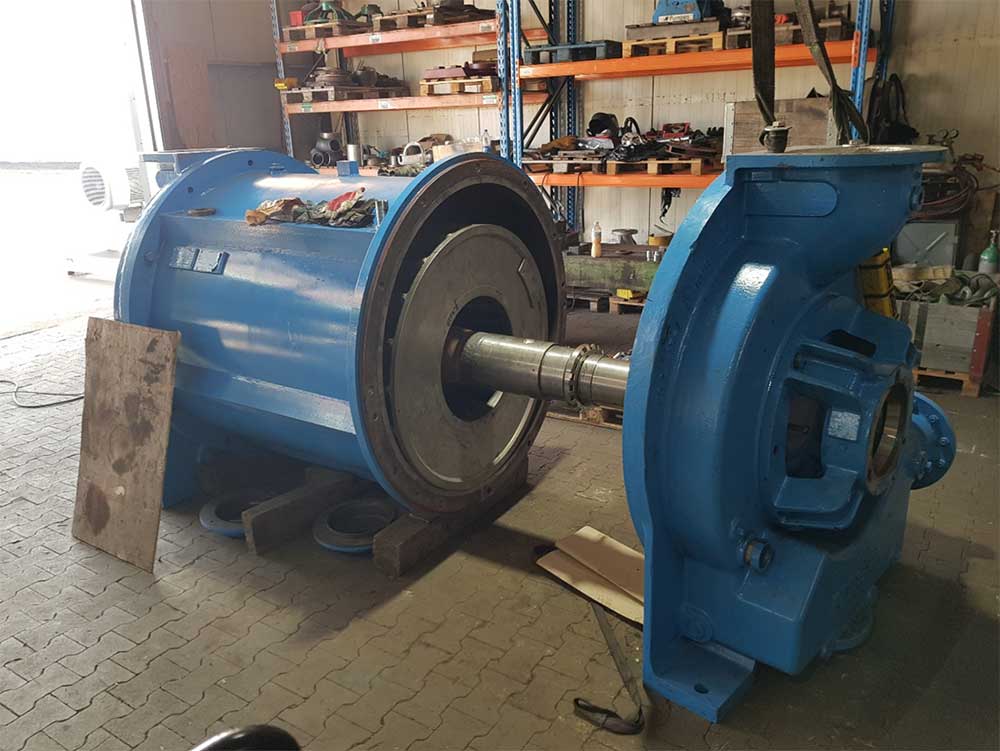

Pompa próżniowa w trakcie montażu w całość
Pompa próżniowa w trakcie montażu w całość

Zdjęcie z montażu pompy próżniowej w całość. Korpus oraz ściany zostały pokryte warstwą lakieru ochronnego. Stożki oraz wał wirnika zostały uprzednio zalegalizowane. Ściany boczne pompy oraz wirnik pokryte zostały kompozytem Belzona 1331.
